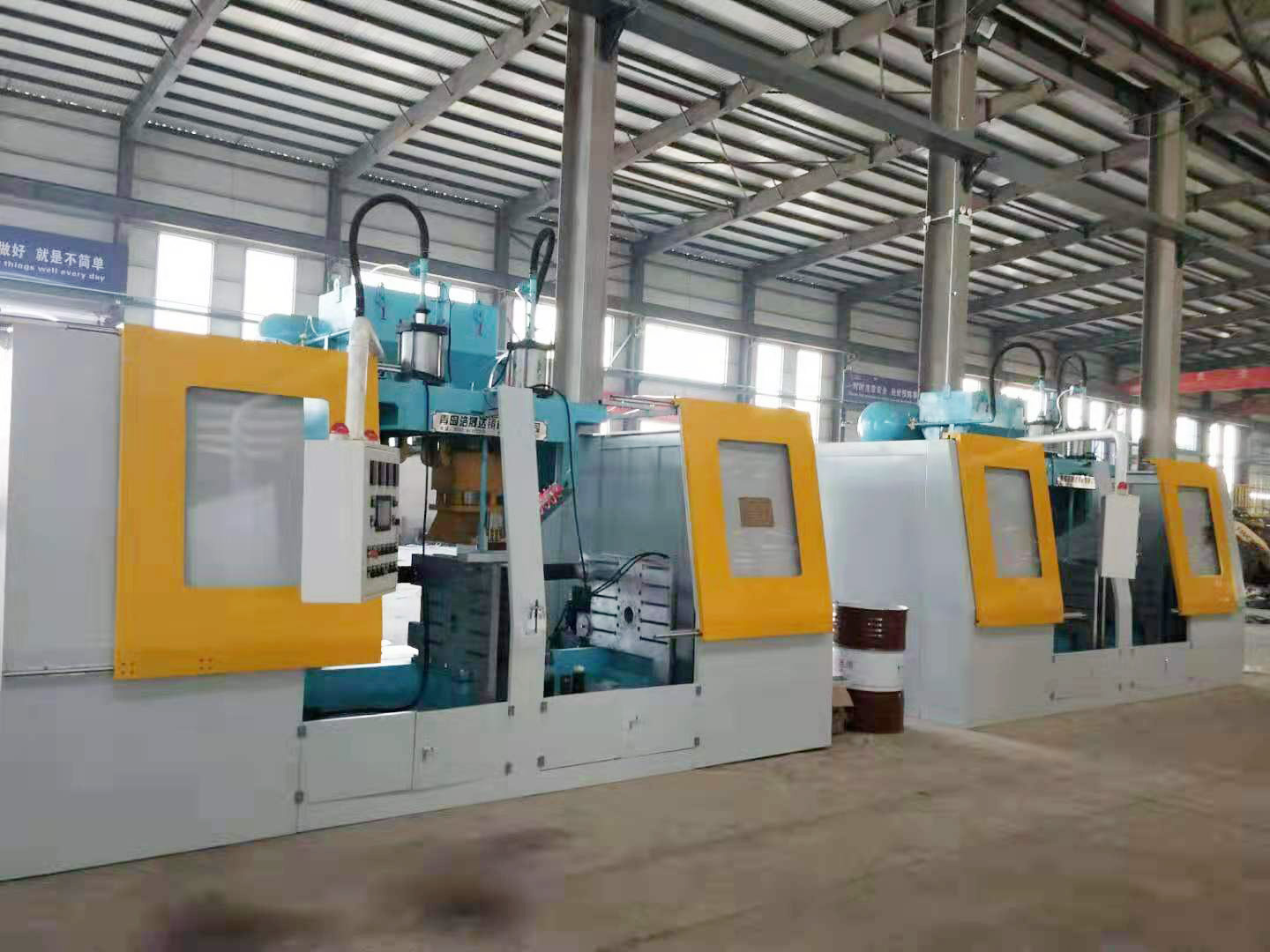

Z94RS系列垂直分型熱芯盒射芯機
Z94RS系列全自動垂直分型雙工位射芯機
Z94RS series automatic
vertical parting double position core shooter
|
技術參數Technical Parameter |
||||||
|
型號 Model
|
Z9405RS-12 |
Z9406RS-20 |
Z9407RS-30 |
Z9408RS-40 |
Z9409RS-50 |
Z9410RS-60 |
|
最大芯盒尺寸mm Maximum core box size
|
500*500*400 |
600*500*400 |
700*600*450 |
800*700*600 |
900*800*600 |
1000*800*600 |
|
開/合模距離mm 0pen/Close trip |
200～800 |
370～820 |
430～1180 |
400～1200 |
400～1200 |
400～1200 |
|
最大射砂量kg Maximum discharge of sand
|
20 |
30 |
40 |
50 |
60 |
70 |
|
單工位循環時間s Simplex bit cycle time |
18 |
20 |
25 |
30 |
35 |
40 |
|
驅動方式 Drive way
|
氣動 |
氣動/液壓 |
氣動/液壓 |
液壓 |
液壓 |
液壓 |
|
取芯方式 Take out the core box way |
機內 |
機內/機外 |
機內/機外 |
機外 |
機外 |
機外 |
